フルデジタルシンセサイザーモード -
PSA-3000は、広帯域幅・ダイナミックレンジの3GHzスペクトラムアナライザーです

■PSA-3000の主な特徴

◆ 高性能デジタルシンセサイザーモード
◆ 周波数範囲：9kHz～3.0GHz
◆ 入力ダイナミックレンジ：-130dBm～+20dBm
◆ カラーTFT-LCD　6.4インチディスプレイ
◆ USB、LAN*、GPIB*等多様なインターフェイス
◆ プリアンプ標準装備
◆ トラッキングジェネレータ*内蔵可能
◆ CDMA測定用信号発生器*内蔵可能

PSA-3000は広いバンド幅とダイナミックレンジを持った、デジタルシンセサイザ方式のスペクトラムアナライザです。チャンネルパワー測定、占有帯域幅測定などの測定機能により移動通信機器(CDMA/WCDMA)、RFシステム、放送、EMI/EMCなどの各種測定に対応したなスペクトラムアナライザです。視認性の高い6.4インチのカラーTFT LCDを採用し、操作性の良い様々な最先端の測定環境を提供します。

また、Linux OSの採用やディスクレスなどの斬新なアイディアで極限までの低価格を実現しました。勿論、測定データ保存の為の大容量メモリや、LAN、USBポートを装備しています。

■機能紹介

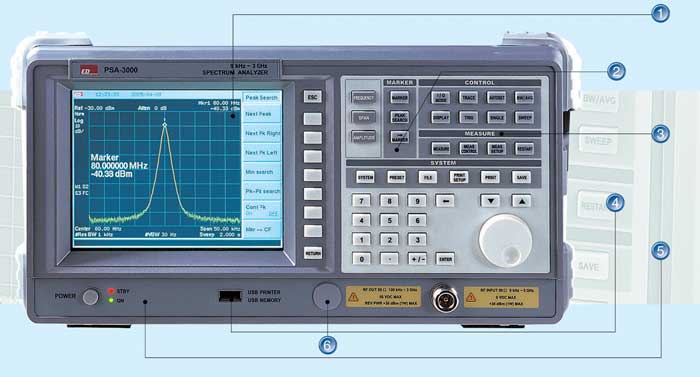

PSA3000前面パネル

①　高解像度640×480カラーTFT LCD
高解像度カラーTFT LCDをお使い頂くことで、ユーザは長時間の使用後でも目に疲労を感じません。そして自然なデータ出力と同様に高い精密測定をご提供します。
②　シンプルなキー操作
キーはユーザが同様の装置で使っているのと同じ様に、簡単で使いやすい様に割り当てられます。また、キーボタンは、様々な機能をご提供します。
③　CDMA測定
・CHP 測定 : モバイル通信機のチャンネルのパワーを測定します。それは簡単なメニュー操作で自動的に別々にデータを出力します。
・OBW 測定：％によって、変調信号の占有された帯域幅を測定します。
・ACP測定：多チャンネルを使ったモバイル通信システムにおいて隣接したチャンネルと搬送波電力との比をパワーかパワーレートによりその影響を、測定します。
④　USBインターフェイス
- 測定データは、USB 1.1、2.0(GIF Format)をサポートしているUSBホストと共に、USBメモリにより保存出来ます。
- CSVファイル形式をサポートした事で、測定したデータを、MS Excelに変換出来ます。
- セントロニクスまたは、USB インターフェースのプリンタなどに対応しています。
- ファームウェアのアップグレードは、ウェブサイトよりダウンロードが可能です。
⑤　大容量内蔵メモリ
- 波形データ保存時の記憶容量：最大900。
- 測定条件データ保存時の記憶容量：最大3,000。
- 簡単にアプリケーション毎の測定条件を保存または再現することが出来ます。
⑥　CDMA信号発生器（オプション）
CDMA信号発生器(CDMA2000; Pilot Channel WCDMA; 1 CPICH)には、内蔵のCW信号源だけでなく、デジタル内蔵変調信号とIQ変調器があります。
CDMAアプリケーションにおける、モジュールやアンプなど要素部品の評価にまで幅広くご利用いただける、信号発生器として使用することが出来ます。

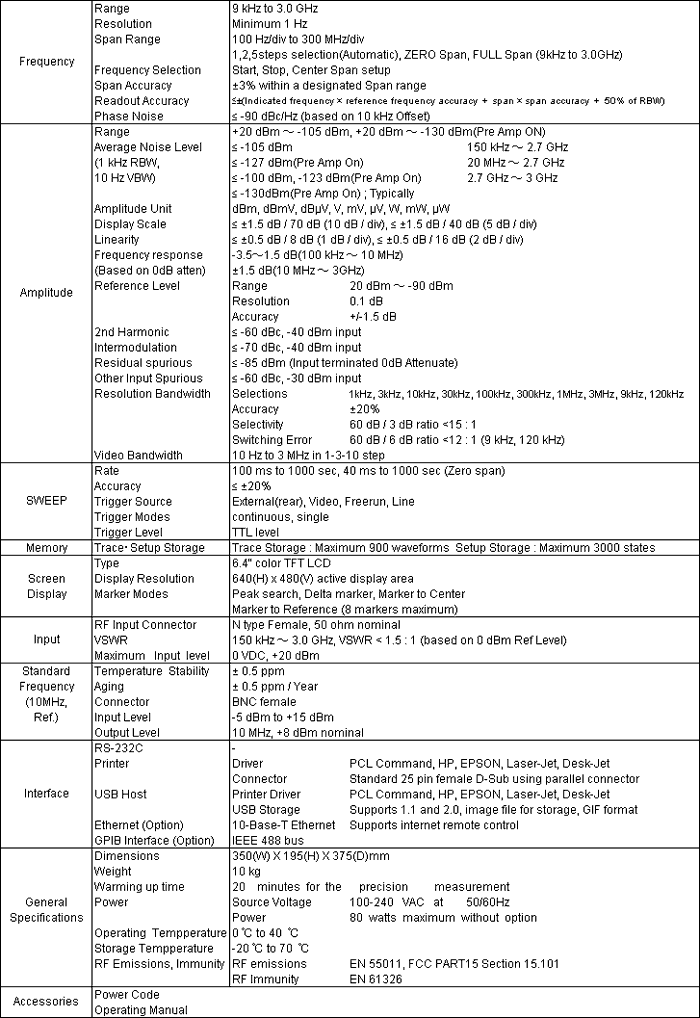

■　仕様表

※　以上の仕様は、断りなく変更になる場合がございます。ご購入前に再度ご確認下さい。

■　オプション
-　トラッキングジェネレーター
-　CDMAインターフェイス（CDMA2000、WCDMA）シグナルジェネレーター
-　GPIBインターフェイス（IEEE　488　Bus）
-　インターネット遠隔操作用イーサネット　インターフェイス
-　ソフトキャリングケース
-　ジェネラルキットセット
-　CATVキットセット
-　リターンロスキットセット
