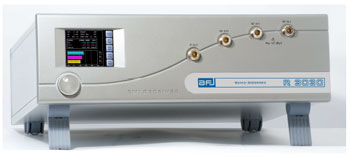

AFJ社 高性能・低価格のEMIテストレシーバ R3000シリーズ
【現状のEMI試験環境を、低価格で革新的なEMIテストレシーバに置き換えませんか?】

EMIテストレシーバー
-周波数範囲 : 9Khz -3GHz
-CISPR 16-1規格完全適合
-EMI測定ソフトウェア標準
-高速FFT機能搭載
-広帯域の高速QP測定

AFJ社Webサイトへ

【AFJ社からの提案】 イタリア、ミラノ近郊に本社をかまえるAFJ社は、革新的で効率的なEMC試験を実現するためにどのような試験環境が必要かを考えることから始めました。 その答えが導電性エミッション試験にターゲットを絞ったテストレシーバを開発し、低価格でマーケットに提供することだったのです。

ご承知のようにエミィション試験では、放射性と伝導性の2つの試験領域があり、試験に必要な設備機器の仕様や試験内容は 異なります。特に伝導性エミッション試験に必要なEMIテストレシーバの試験周波数範囲は、擬似電源回路網(LISN)で測定する場合に9Kz〜30MHz また、吸収クランプで測定する場合が30Mhz〜300Mhzの試験周波数範囲となります。 放射性エミッション試験で必要とされるような高周波測定用の高価なテストレシーバは、必要ありません。 また、伝導性エミッション試験には、放射性エミッション試験とは違い、電波暗室も必要ないのです。

AFJ社は、低価格な伝導性エミッション試験に特化したテストレシーバを利用することで、放射性エミッション試験と並行して効率的な試験が可能と考えたのです。

現状のEMCテストコストを見直したい方、高額なEMIテストレシーバを2台用意することに躊躇しているお客様へ最適なテストレシーバをご提供します。

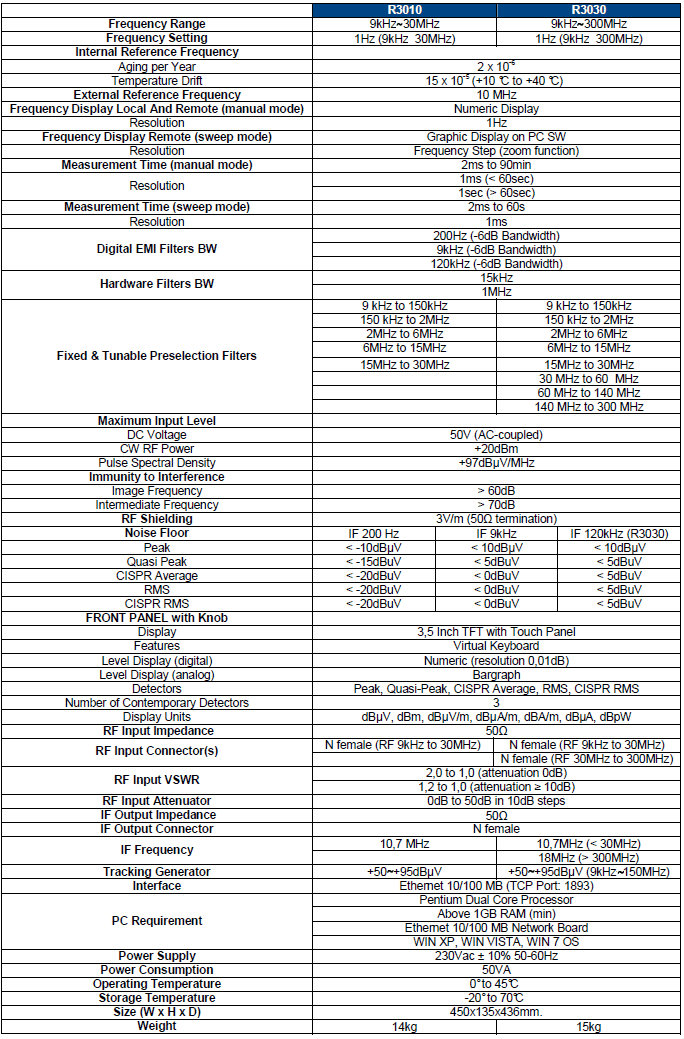

■仕様表


【伝導性性エミッションテストセットアップ】
パルスリミッタ ■パルスリミッタ PAT20M

擬似電源回路網(LISN)からの過渡的パルスから EMIレシーバ、スペアナを保護します。
擬似電源回路網 ■擬似電源回路網(LISN)

LT32C(3相) LS16C(1相)

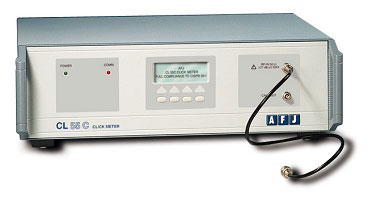

クリックアナライザ ■クリックアナライザ CL55C

CISPR14-1, CISP16-1-1 に準拠した完全自動不連続干渉クリックアナライザ

製品カタログ(日本語)

ディスターバンス・アナライザ・パルスジェネレータ

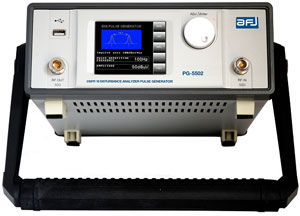

■ディスターバンス・アナライザ・パルスジェネレータ PG5502

CISPR16-1 準拠 周波数 150-30MHz

製品カタログ(日本語)

VVL1530
■放射エミッション測定用 バンビーンループアンテナ
(Van Veen Loop Antenna)
VVL1530

VDH30
■バンデンホーデンテストヘッド
( Van Der Hoofden Test Head)
VDH30
