 GIGAMAX Technologies

DSM-16 Digital Switching Matrix

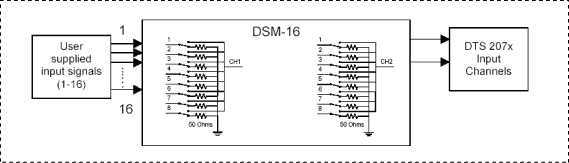

DSM-16は、3GHz以上の帯域幅で、弊社製品の入力キャパシティーを著しく拡張する、
8:1の2系統を備えたマトリックスです。
その高度な設計は、低いノイズ(高精度環境)を維持して、最小の減衰、及び歪みで信号を通過させます。

スリムでラックマウント可能なDSM-16は、前面パネルから手動で、あるいはDTSシステムの背面のRS232Cポート経由で、リモートコントロールが可能です。 DTSへのGPIBコマンドによるDSM-16のリモートコントロールは、特別なハードウェア、あるいはソフトウェアなしで、自動環境への素早い統合を可能にします。
※ DSM-16は、弊社製品に接続するための「RS-232Cケーブル」を含みます。



製品仕様

  Frequency Range :
VSWR :
Insertion loss :
Isolation :
Skew to any path :
Impedance :
Unused inputs :
Matrix switching time :
Relay control :
Front panel inputs :
Minimum relay life :
  DC-3GHz @ 3dB
1.25:1 maximum
1.1 dB maximum
80 dB minimum
±10 ps maximum
50 Ω nominal
Terminated 50Ω to ground
< 50 ms
RS232C
± 1.3 VAC maximum
1 million switches per channnel
( Maximum input voltage must not exceed ±1.3 VAC )
