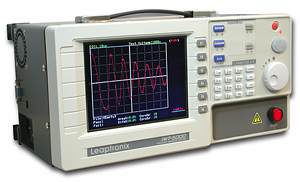

IWT_5000 ■インパルステスター

IWT-5000A インパルス巻線試験機(インパルスウィンディングテスタ)は、5000Vまでのパルス電圧をインバータ、モータなどのコイルに与え、コイルの断線やショート、絶縁不良及びインダクタンスの変化などを試験可能。 高電圧で幅の狭い(エネルギー量の小さい)インパルス電圧を、200〜5000Vの範囲でプログラマブルにコイルに与えることで、被試験コイルに与えるダメージを縮小化し、信頼性の高い、効果的な試験環境を提供します。

■ 測定用に自動スケーリング機能を装備。
■ コロナ放電などの絶縁不良を検査するための4種類の自動判定機能付き。
■ パス・フェイル自動試験機能付き
■ PCリンク解析用ソフト付き
■ 量産用ハンドラーIF機能有り
■ 標準価格:70万円
■ 付属品:ハイボルテージテストラインケーブル、電源コード 、
   ユーザマニュアル、USBインターフェイスケーブル、CD

IWT-5000A カタログ(PDF)

※ 旧 IWT-5000 は、製造販売を終了しました。
■仕様表

Testing Voltage 200V〜5000V (100V Steps)
Output Energy 0.25J (max)
Inductance Range Of Test Coil 0.2μH above
Sampling Velocity 8 bit / 10 nx (100MHz)
Input Resistance 10MΩ
Display Measures 320x234 5.6 Inch Colored LCD
Comparison Measures Area Size Comparison
Diff Zone Comparison
Corona Amount Comparison
Corona Number Comparison
Storage waveforms 360 Sets of waveforms
Comparison Output Pass/Fall, beeping
PC-Link Interface USB2.0, RS-232, I/O
Working temperature 0〜40℃, ≦90%RH
Applied power AC110/220;60〜50Hz
Dimension 310(W) x 150(H) x 180(D)mm
Weight 5.3Kg
