RF/EMCテストシールド
非常に透明性が高く、通気性に優れています。

RF/EMCテストシールド

複雑なウェービング技法は、
特に高いGHz範囲において高い性能を発揮します。

RF/EMCシールドカタログ(570KB)

■主な特徴
 現在、市場には様々なタイプのシールドシステムが提供されていますが、そのほとんどが高いGHz範囲においては、十分なシールド性能を提供していません。また低いEMF帯域からのシールド性能が十分でない場合もあります。このような場合、ユーザはRFとLF、2つの別々のスクリーンを必要とするなど、コストの増加に直面していました。
 そこで弊社では、新たにシルバーとポリアミド繊維からなる特殊複合織物(特許取得中)により、取り扱いが容易で、高いGHz範囲からEMF帯域までの、高いシールド性能を実現したスクリーンを開発いたしました。
 このシールドは、非常に、軽量で通気性も高く、また透明なスクリーンですから、通常のEMC試験評価環境から、無線LAN搭載の電子電気機器、及び半導体の評価環境などに、手軽にご利用いただけます。
 また、実験室などの評価環境に手軽に敷設可能な、シールドルームタイプも用意いたしました。

■仕様

・通気性、透明度の高い特殊ウェービング技法を採用。
・軽量で切断加工、敷設も簡単。
・標準ユニット長 : 0.8m (1u)。(ユニット長は、オーダー時に指定可)
・レーン幅 :1.2m/厚さ:0.1mm/メッシュサイズ:0.7mm /色:シルバー /重さ:15g/u
・メッシュ素材 : 高性能シルバー(20%)とポリアミド(80%)
・静的範囲性能 : 99.99%から99.999%※
・低周波数・電界シールド性能: 99.99%から99.999%※
・高周波数シールド範囲性能:10GHz : 43dB(99.992%)、 1GHz : 50dB(99.999%)※
※ 但し、GND接地時

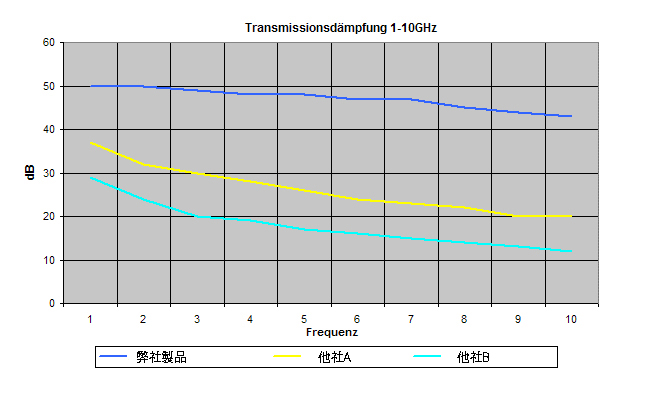

■1-10GHz トランスミッションダンピングチャート

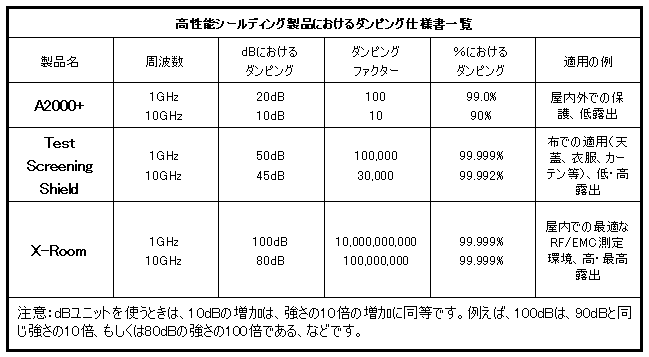

■99%のシールド効果
