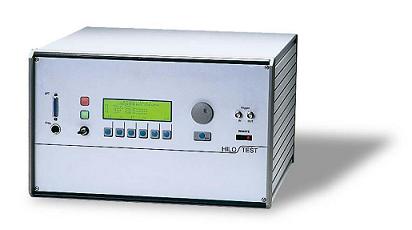

■ ソーラモジュール絶縁試験器 IEC61730-2 準拠 ● コンパクトデザイン : 453×320×520 mm (W×H×D) 重量・・・22kg ● IEC準拠した精密なテストインパルスの発生 ● パルス・フォーミング・ネットワーク採用 ソーラ（太陽電池）モジュールの国際規格であるIEC61730-2 10.5項（ImpulseVoltageTest）に準拠した標準サージ電圧波形1.2/50μsをソーラーモジュールに印加し、モジュールの絶縁状態を試験します。 ソーラーモジュール内部の銅箔被覆は比較的高いコンデンサで約10-183nFです。このような高いコンデンサの異なるEUTに対し指定したインパルス波形を発生させることが出来るので、多様な寸法のソーラーモジュールのテストが可能です。 また高電圧パルス・ジェネレーター回路には７つの異なるパルス・フォーミング・ネットワークを採用することで、精密なテストインパルスを作り出すことが可能になっています。 操作は、極めて容易なフロントパネルオペレーションキーにより、IEC準拠した試験を安全・確実に行えるように設計されています。 ソーラモジュール用高電圧インパルス絶縁試験器PG10-200カタログ(PDF)

■ セパレータ絶縁不良検出

リチウムイオン電池生産ライン用セパレータ絶縁不良検出が可能です。 電解液注入前のリチウムイオン電池素子における、金属粉の混入・ピンホール・傷などによるセパレータの絶縁不良を、独自のインパルス技術により、検出します。

・耐圧試験器や絶縁抵抗計では発見しにくい絶縁不良を検出
・微弱なエネルギーのインパルス印加により被試験体へのダメージを最小化
・量産工場の高速タクトに対応

● 検出方法

Area	EUTキャパシタンス	EUTキャパシタンス・レンジ
0	15nF	10-16nF
1	22nF	16-27nF
2	33nF	27-40nF
3	47nF	40-57nF
4	68nF	57-83nF
5	100nF	84-122nF
6	150nF	123-183nF

■仕様表

外形寸法	(W)453×(H)320×(D)520 mm
重量	22Kg
電源	230V,　50/60Hz
インパルス出力電圧	調整±5% 0.5-10kV (PG10-200) / 1.0-12kV (PG12-360)
インパルス出力電圧波形	上り時間1.2μs±30%, 下り時間50μs±20%
最大蓄積エネルギー Cs	250J (PG10-200) / 360J (PG12-360)
外部トリガー入力	10V@1kΩ, 外部トリガー出力 : 10V@1kΩ
充電時間	10秒

■標準付属品

本体ケーブル，HV接続ケーブル，キー，操作指示書

■オプション

・ ジェネレーターのリモートコントロール用ＰＣソフト（WindowsXP）
・ PCインターフェース USB/RS232
